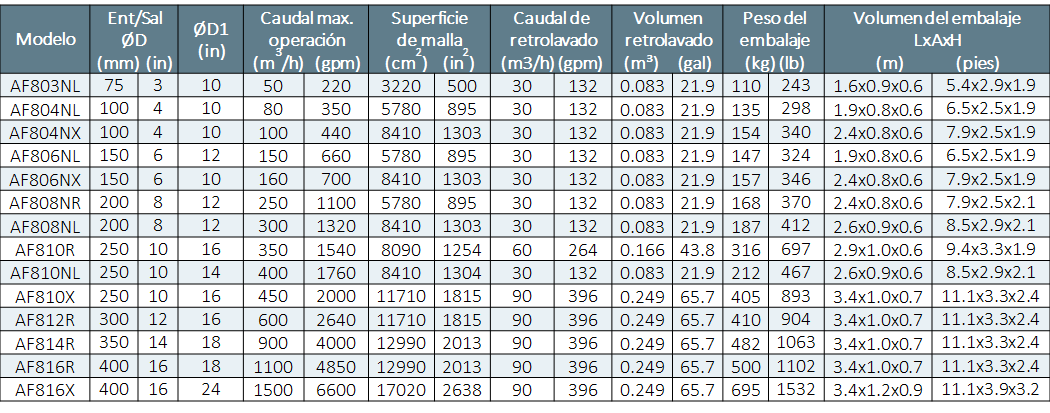

Datos técnicos

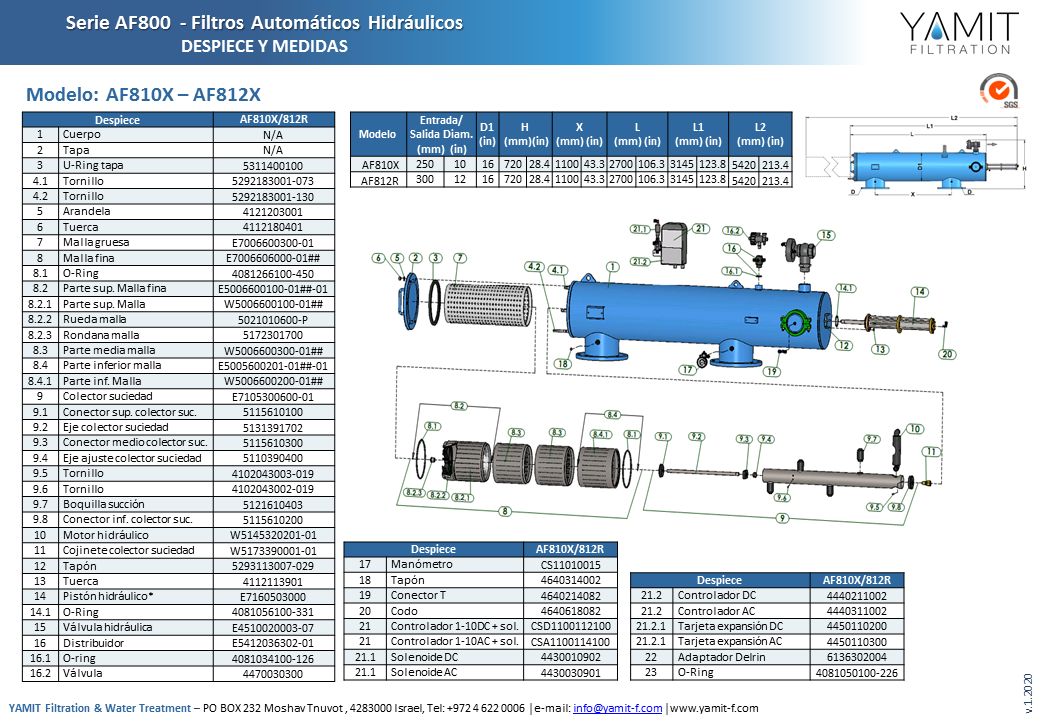

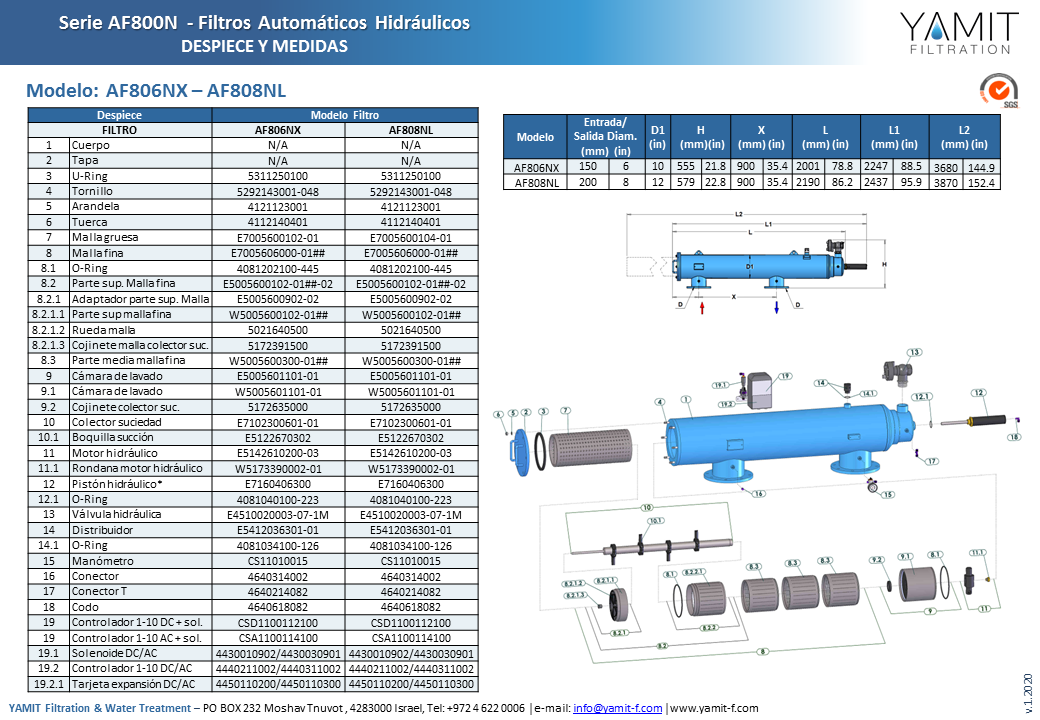

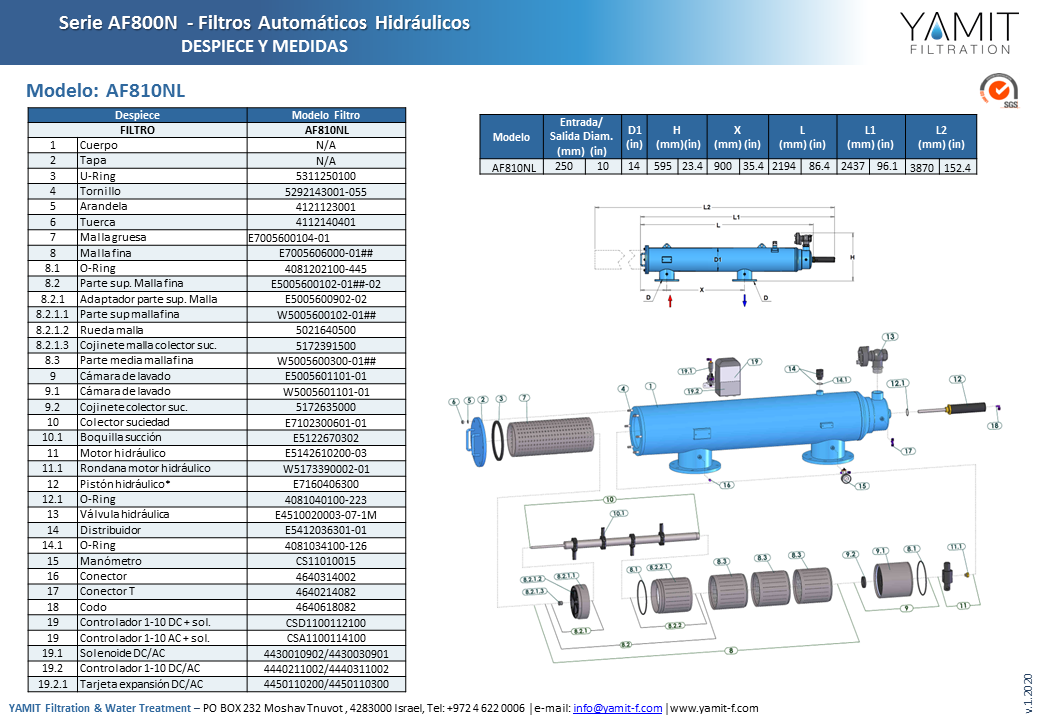

Despiece y Dibujo

Media

AF-800 Filtros Hidráulicos Automáticos

Aplicación: Filtros hidráulicos de malla con retro-lavado automático.

Características estándar:

  • Elemento filtrante: malla de acero inoxidable AISI 316 sobre un cilindro  perforado de PVC.
  • Grado de filtración: 80 – 3000 micras
  • Cuerpo del filtro y conexiones: acero al carbono ST37.2
  • Pre-tratamiento: chorro de arena hasta nivel de Sa. 2.5
  • Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster polimerizado en horno 150-200 micras.
  • Conexiones disponibles: VIC y Brida
  • Presión máxima de trabajo recomendada: hasta 10 bares (145 psi).
  • Presión mínima de trabajo durante el lavado en la salida: 2 bares (29 psi).
  • Equipado con un sistema de control electrónico (6V, 12 VDC, 24 VAC)

             o hidráulico para retro-lavado automático.

Funcionamiento:

El filtro está equipado con un pre-filtro de malla gruesa que protege la malla fina de piedras y partículas grandes, el que se lava a mano ocasionalmente. La limpieza de la malla se realiza una vez la pérdida de carga (ΔP) en el filtro llega al valor predeterminado [hasta 0,5 bares]. Durante el ciclo de limpieza, la válvula de lavado se abre y la presión del pistón hidráulico se libera, así el agua fluye hacia el exterior a través de la válvula de lavado. La presión en la cámara de lavado y en el colector se reduce de forma simultánea, así el movimiento longitudinal combinado con el rotacional hace que las boquillas del colector limpien totalmente la superficie de la malla. El ciclo de lavado dura 10 segundos. La válvula de lavado se cierra al final del ciclo y el filtro queda totalmente limpio. Durante todo el proceso, el suministro de agua es ininterrumpido.
