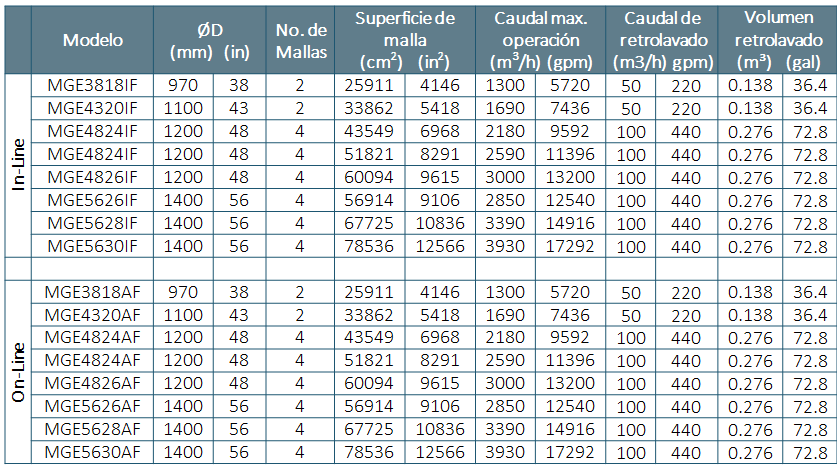

Datos técnicos

Despiece y Dibujo

Media

MEGA Filtros Automáticos Eléctricos

Aplicación: Filtros eléctricos de malla con retrolavado automático, especialmente diseñados para altos caudales. Combina la ventaja de filtración de alta calidad de diferentes fuentes de agua para aplicación en la industria, municipio y agricultura, con características auto-limpiantes, ofreciendo un  suministro de agua continuo.

Características estándar:

  • Cuerpo del filtro y conexiones: Acero de Carbono ST37.2
  • Entrada/Salida: diseño vertical: sobre eje de 90° o 180° – diseño horizontal: paralelo
  • Conexiones disponibles: brida 16″-54“ entrada/salida
  • Pre-tratamiento: chorro de arena hasta nivel de Sa. 2.5
  • Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster polimerizado en horno 150-200 micras.
  • Presión mínima de trabajo durante el lavado en la salida: 1 bar (14.5 psi)
  • Presión máxima de trabajo recomendado: hasta 10 bares (145 psi).
  • Temperatura máxima del agua: 65°C (149°F)
  • Caudal mínimo de lavado (válvula de 3″): 50 m³/h,(220 GPM)
  • Pérdida de presión durante lavado: hasta 0.1 bar (1.45 psi).
  • Elemento filtrante: malla de acero inoxidable AISI 316 sobre un cilindro perforado de PVC. Opcional – malla multiple en acero SST316L o malla sinterizada SST316L
  • Grado de filtración: 20-3000 micrones
  • Controlador: programador PLC con pantalla digital
  • Motor Eléctrico: 0.25 HP
  • Control eléctrico: 110V, 220V o 380-440V 3-fásico

MODO DE OPERACIÓN

Filtración

El agua entra al filtro por la entrada y atraviesa el prefiltro, cuya función es atrapar partículas de gran tamaño. El agua pasa a la cámara de filtrado interna donde se separan las partículas del tamaño predeterminado por el grado de filtrado elegido. Estas partículas se van acumulando sobre la malla interna del filtro creando un diferencial de presión entre la cara interna del filtro y la cara externa del mismo.

Proceso de retrolavado

Cuando el diferencial de presión (DP) alcanza el valor predeterminado en el presostato, los siguientes pasos se suceden en el sistema: el controlador transmite una señal de retrolavado durante 10 segundos. La válvula de retrolavado se abre, se libera la presión que sujeta el pistón , y el agua fluye hacia la atmósfera. La presión en la cámara hidráulica y en el colector de succión se reduce significativamente, provocando una succión a través de las boquillas de succión al colector de succión y de éste, a la cámara hidráulica, donde la suciedad sale a través de la válvula de retrolavado a la atmósfera. El motor eléctrico simultáneamente hace rotar el colector de succión sobre su eje y avanza paulatinamente en dirección a la cámara hidráulica. La combinación del movimiento horizontal y del movimiento rotativo del colector de succión provoca la succión y limpieza en cada una de las secciones de la malla. Finalizados los 10 segundos del ciclo de retrolavado, la válvula de retrolavado se cierra y el motor eléctrico suspende su rotación. En el caso en el que el DP no vuelve a su posición normal durante el retrolavado, se abrirá una válvula de emergencia paralelamente a la válvula de retrolavado, para conseguir normalizar más rápido el DP. Después de 10 segundos, las dos válvulas se cierran simultáneamente, el motor eléctrico suspende su acción y el filtro está listo para un nuevo ciclo de filtrado, y así continúa suministrando agua limpia a la salida. Los ciclos de retrolavado se efectúan durante 10 segundos y cuando finalizan, el DP debe volver a su posición inicial. En el caso que el DP continúe, el presostato vuelve a accionar el retrolavado 10 segundos después de haber finalizado el ciclo anterior.

Cada filtro Mega contiene 2 o más mallas en un cuerpo de filtro.
El proceso de limpieza se puede programar (a pedido) para que trabaje cada malla por separado o dos a la vez.

Grado de filtración: desde 20-3000 micrones

**Versión hidráulica disponible a pedido
