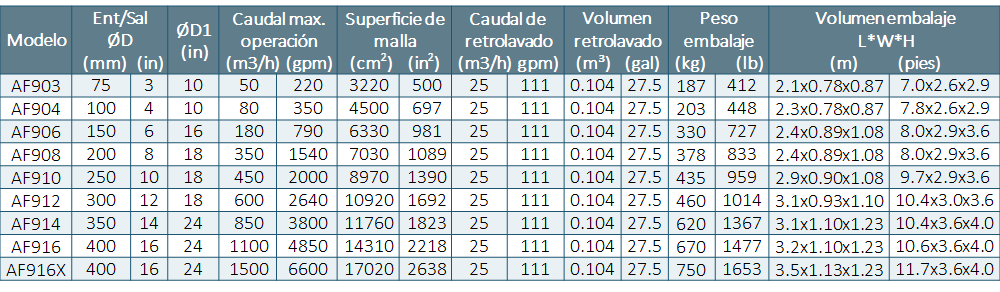

Datos técnicos

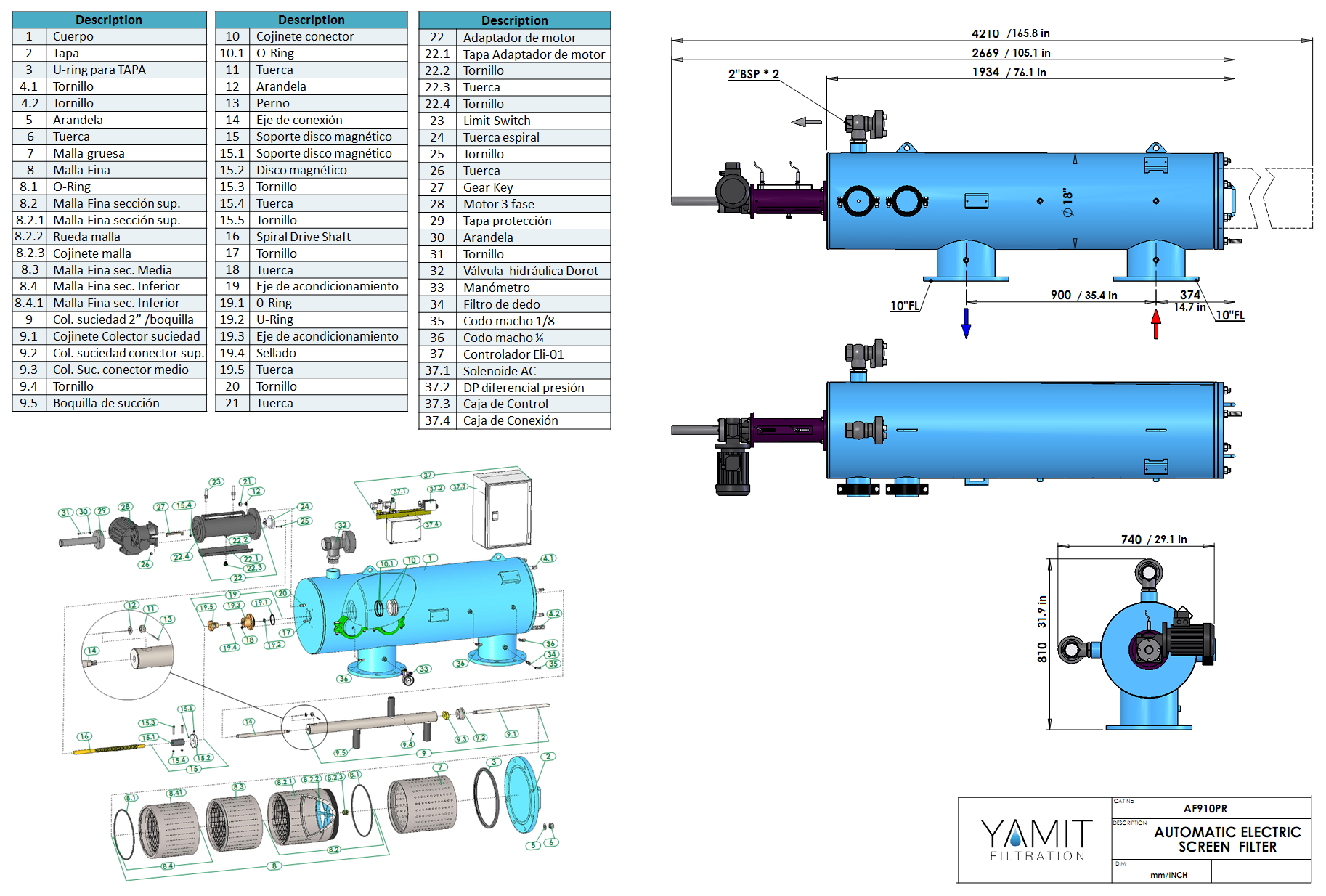

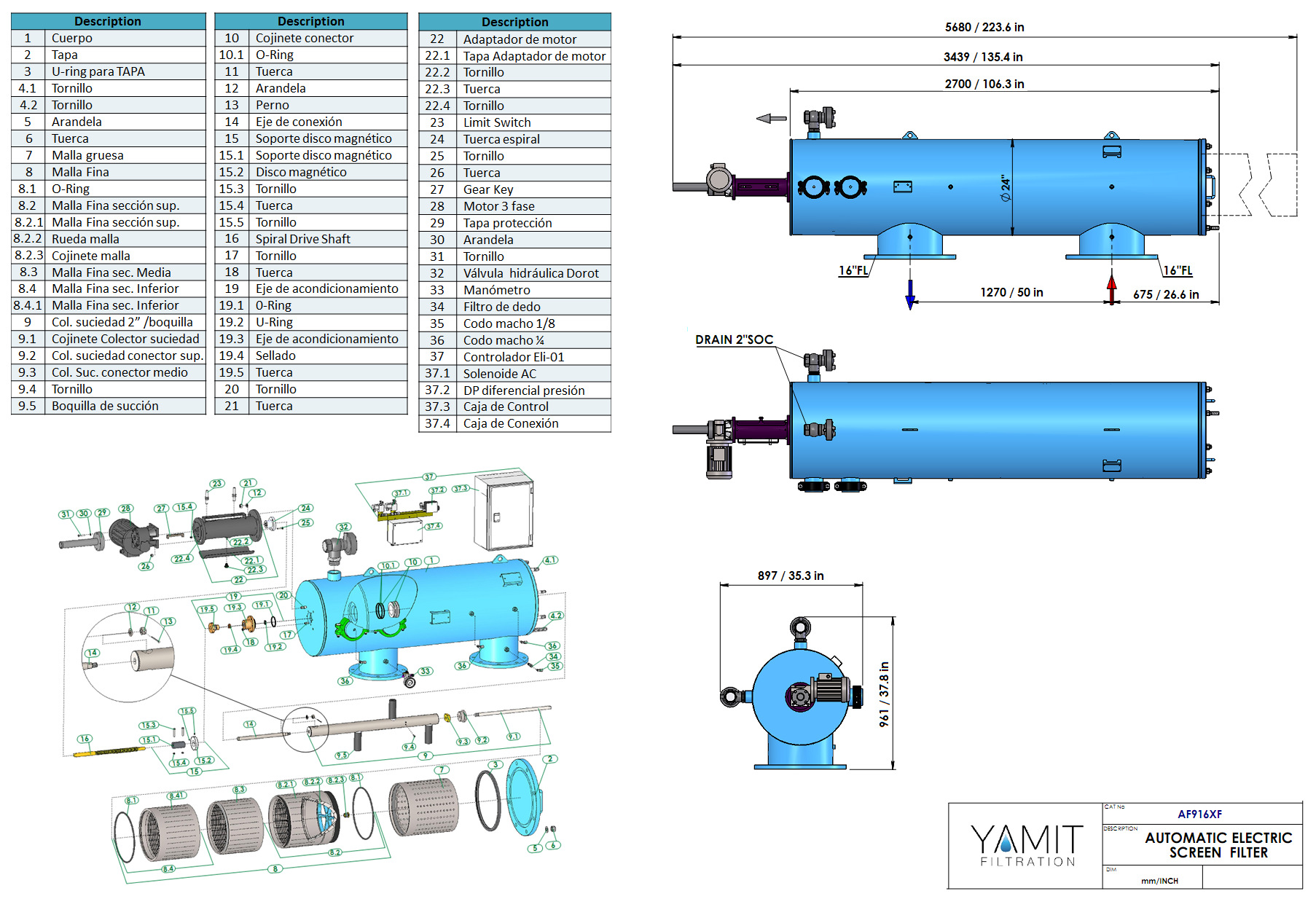

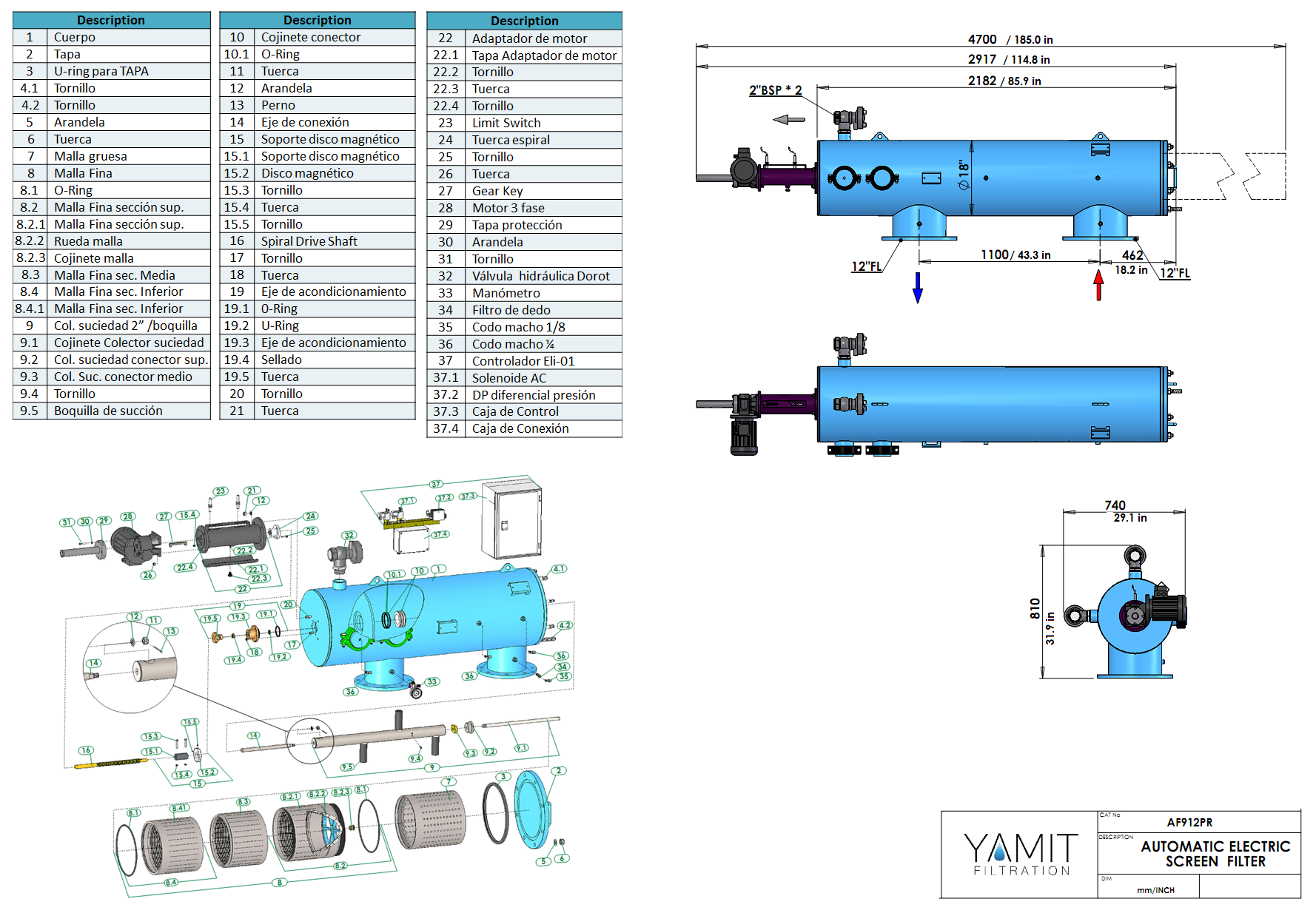

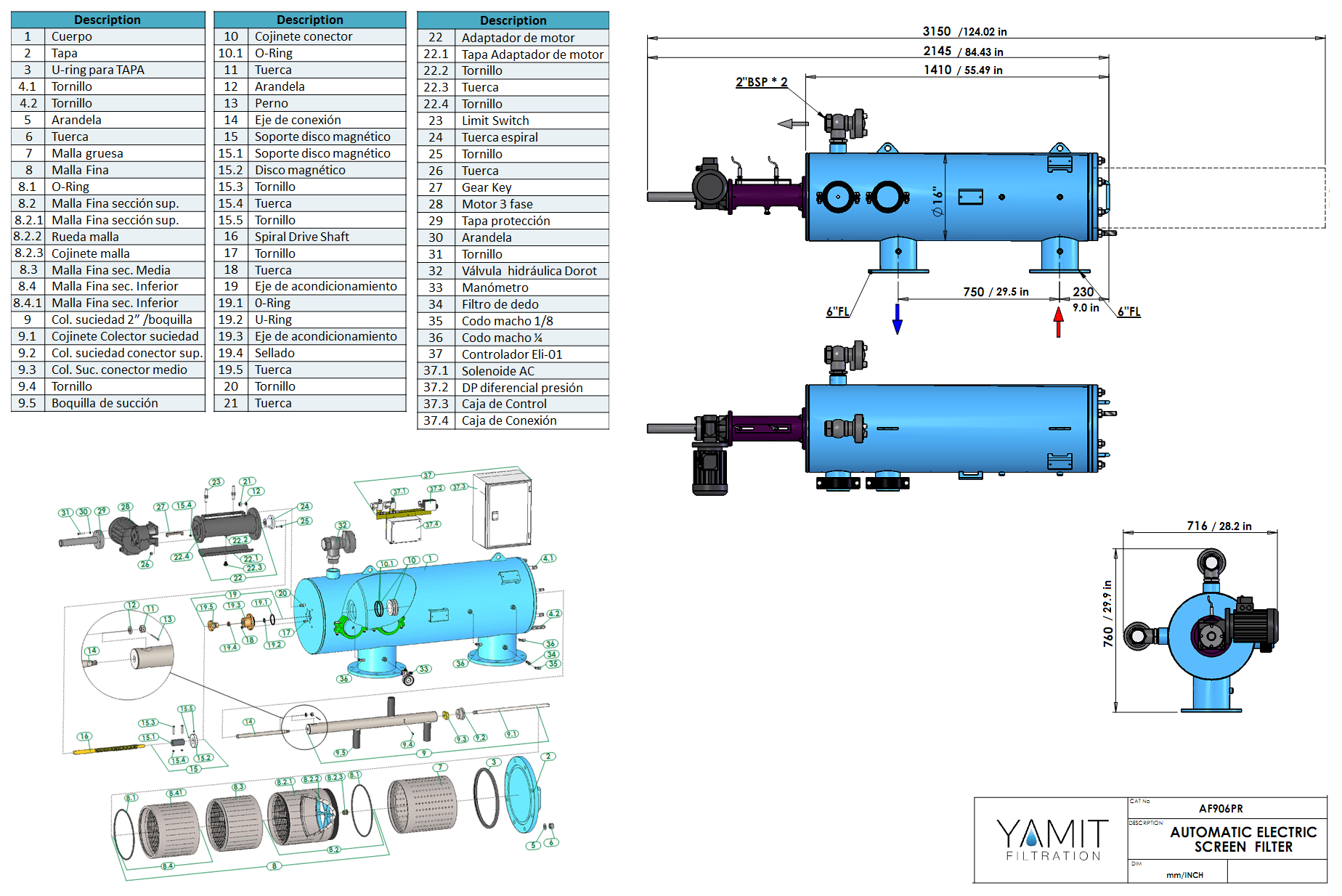

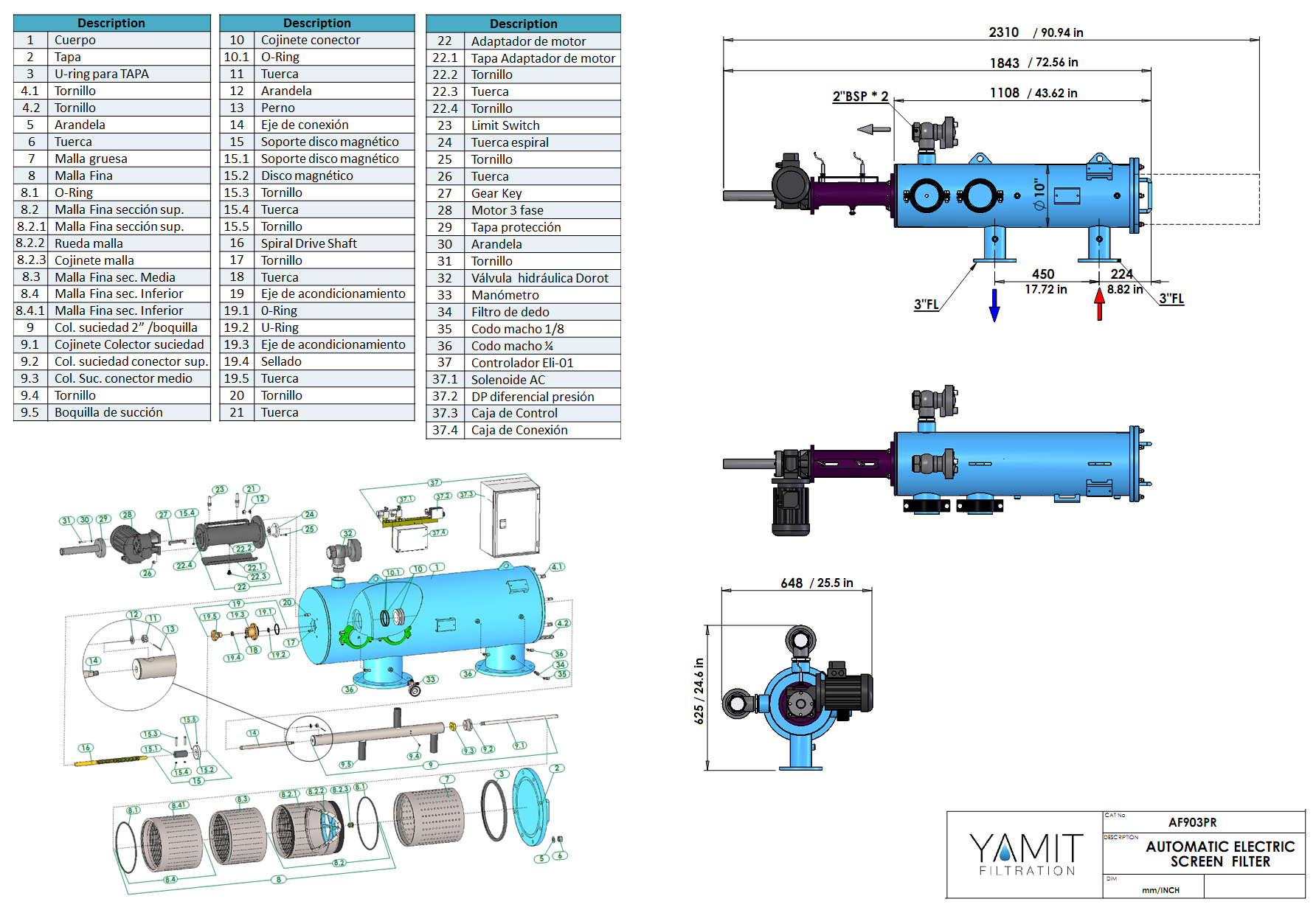

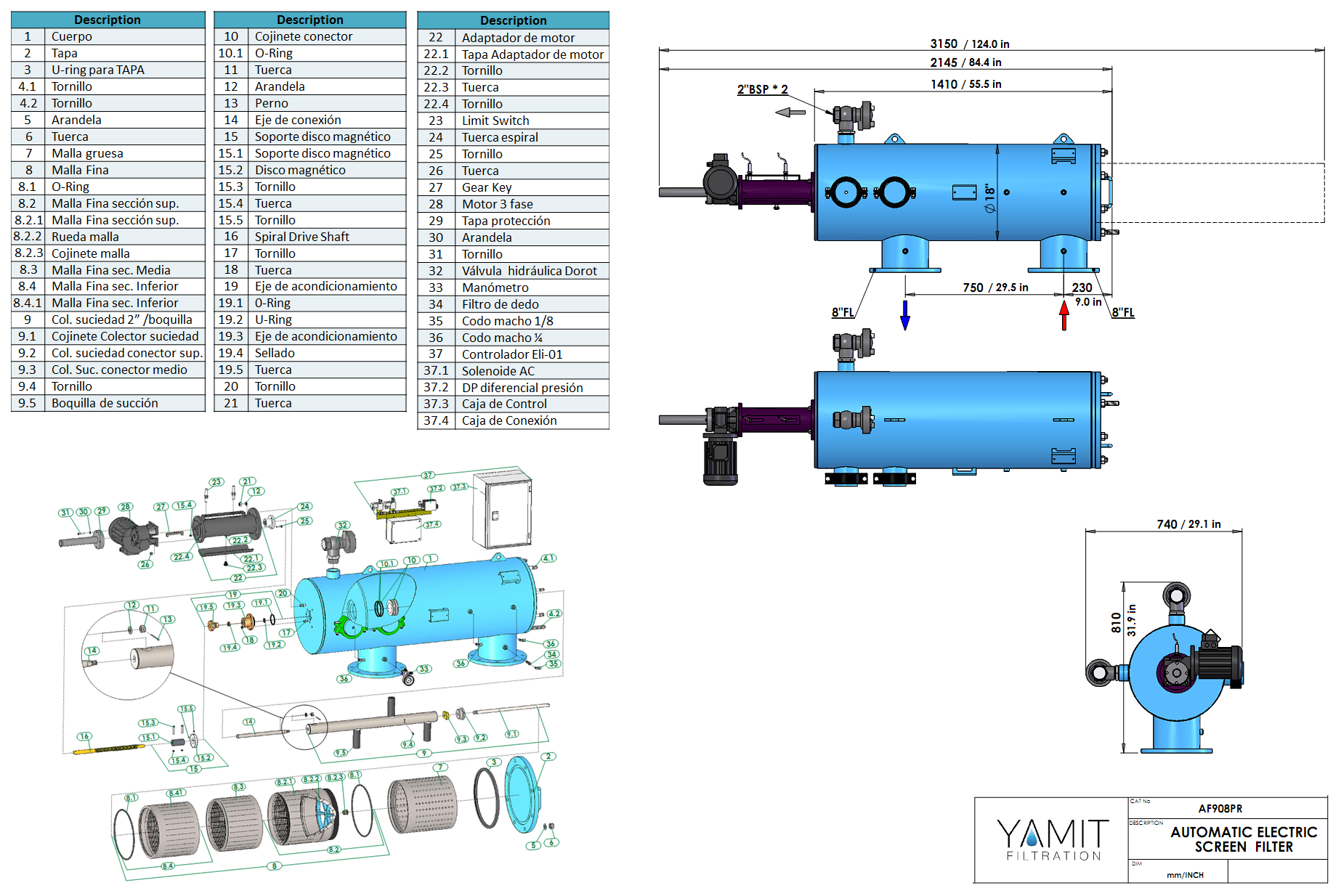

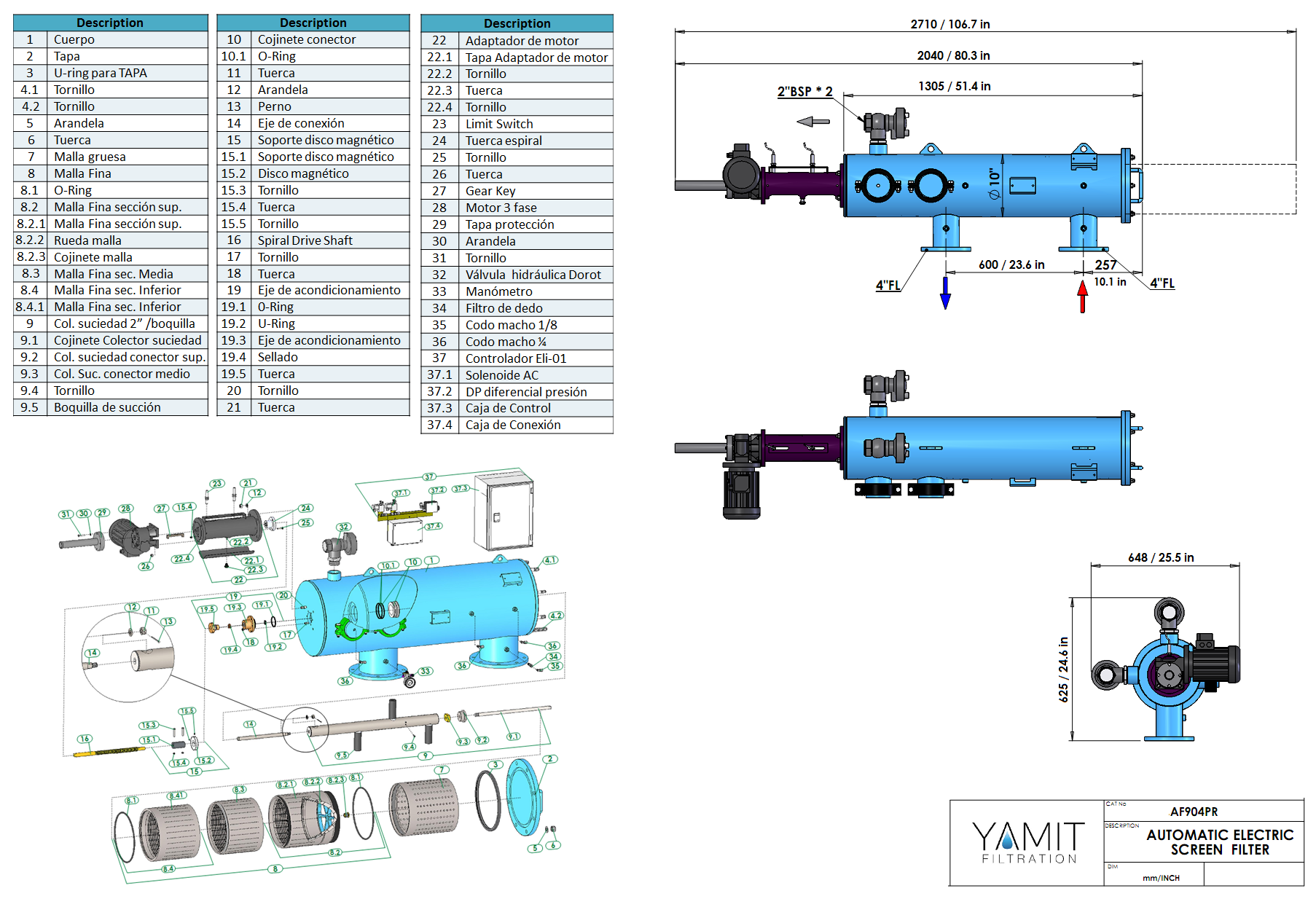

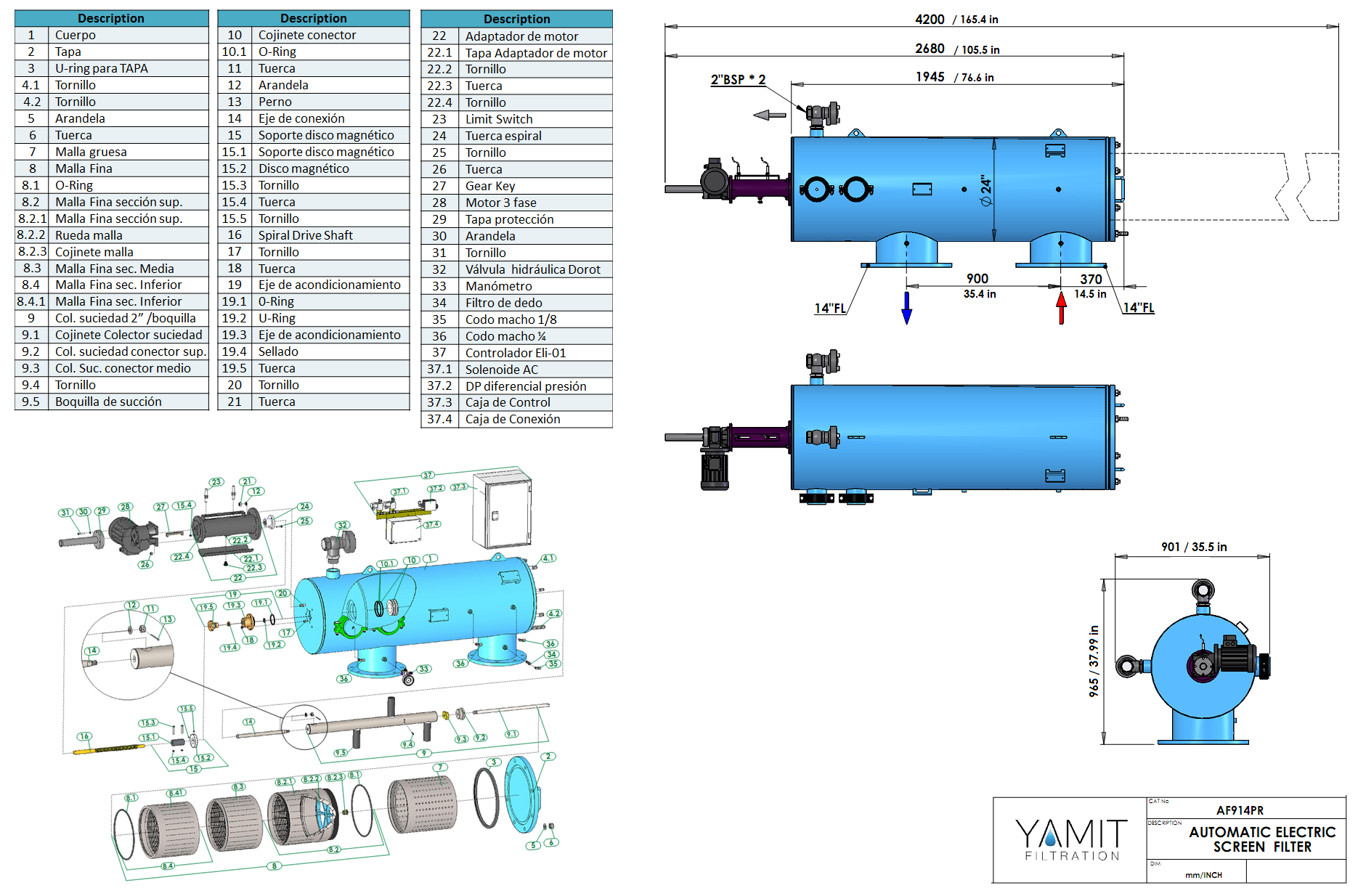

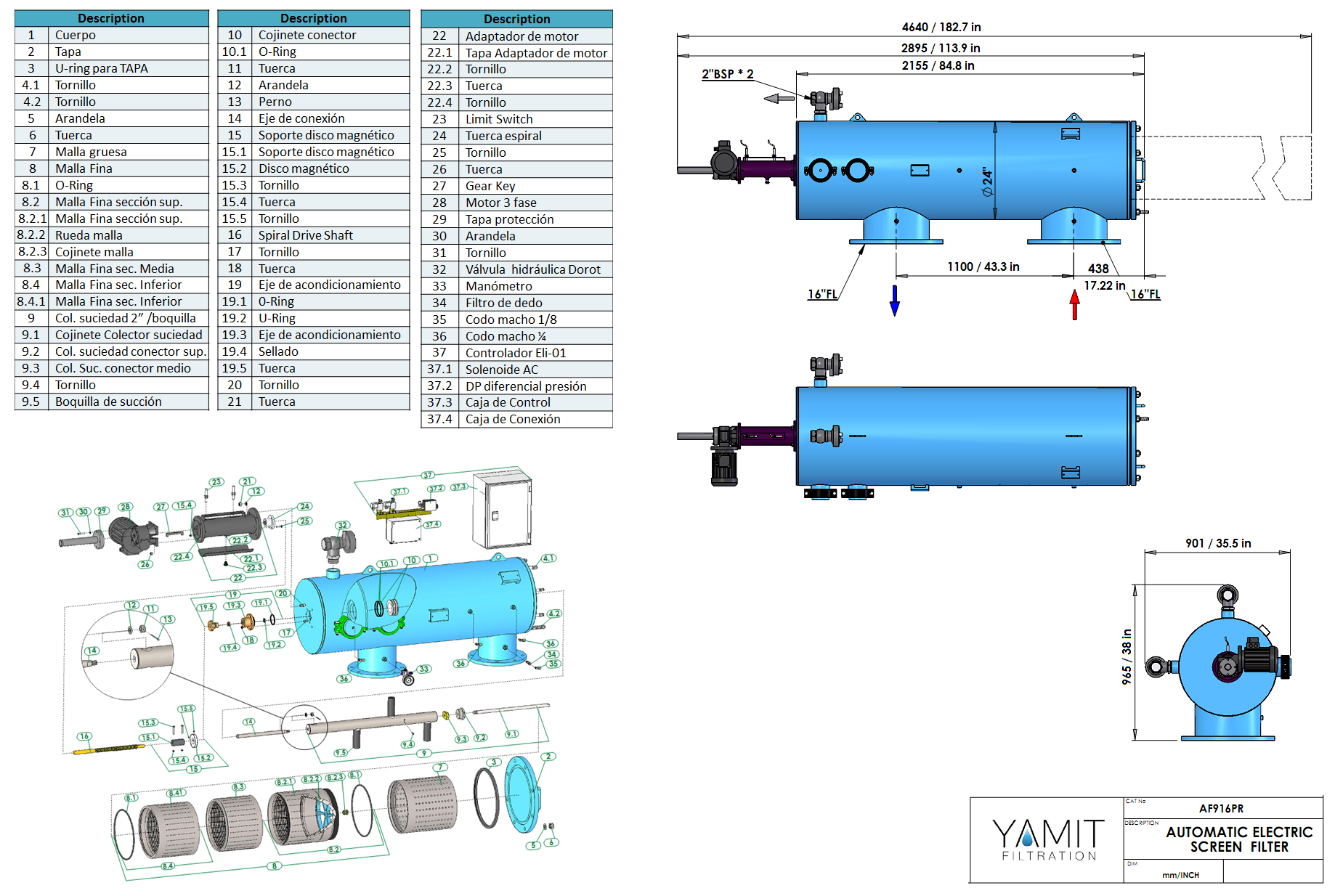

Despiece y Dibujo

Media

AF-900 Filtros Eléctricos Automáticos a Succión

Aplicación: filtro de malla con retrolavado eléctrico automático

Características Estándar:

  • Elemento filtrante: malla de acero inoxidable AISI 316 sobre un cilindro perforado de PVC.  / Opcional – malla de acero inoxidable de múltiples capas
  • Grado de filtración disponible: 10-3000 micrones
  • Cuerpo del filtro y conexiones: acero al carbono ST37.2
  • Pre-tratamiento: chorro de arena hasta nivel de Sa. 2.5
  • Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster polimerizado en horno 150-200 micras
  • Conexiones disponibles: VIC y Brida
  • Presión máxima de trabajo recomendada: hasta 10 bares (145 psi).
  • Presión mínima de trabajo durante el lavado en la salida: 1 bar (14.5 psi)
  • Equipado con un sistema de control 110V, 220V ó 380-440V 3-fásico, 0,5 HP.

Funcionamiento :

El agua entra al filtro por el colector de entrada y atraviesa el filtro cuya función es atrapar las partículas de gran tamaño. El agua pasa a la cámara de filtrado interna donde serán separadas las partículas del tamaño pre determinado por el grado de filtrado elegido. Estas partículas se irán acumulando sobre la malla interna del filtro creando un diferencial de presión entre la cara interna del filtro y la cara externa del mismo.

Cuando el DP alcanza el valor predeterminado en el presostato, suceden los siguientes pasos: el controlador transmite una señal de retrolavado durante 10 segundos. La válvula de retrolavado se abre y el agua fluye hacia la atmósfera. El motor eléctrico hace rotar simultáneamente el colector de succión sobre su eje y avanza en dirección a la cámara hidráulica. La combinación del movimiento horizontal y el movimiento rotativo del colector de succión provoca la succión y limpieza en cada una de las secciones de la malla. Todo el proceso dura unos 15 segundos. Durante el mismo el suministro de agua es ininterrumpido.
