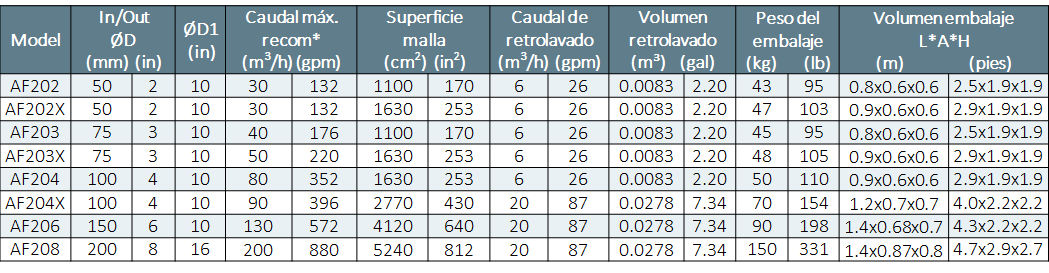

Datos técnicos

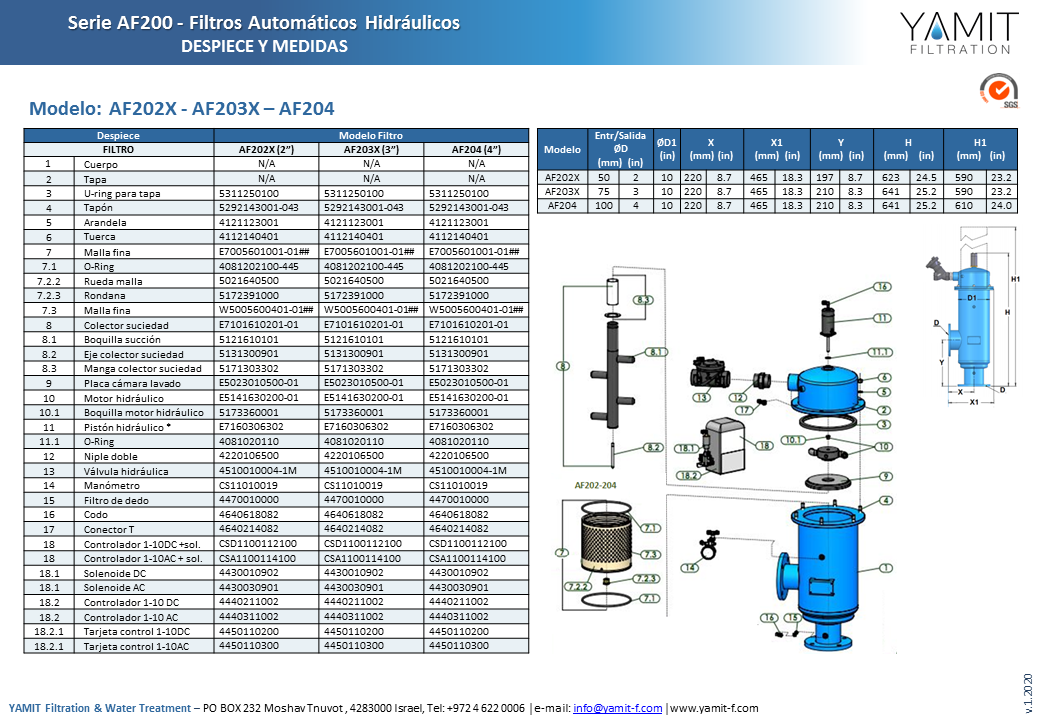

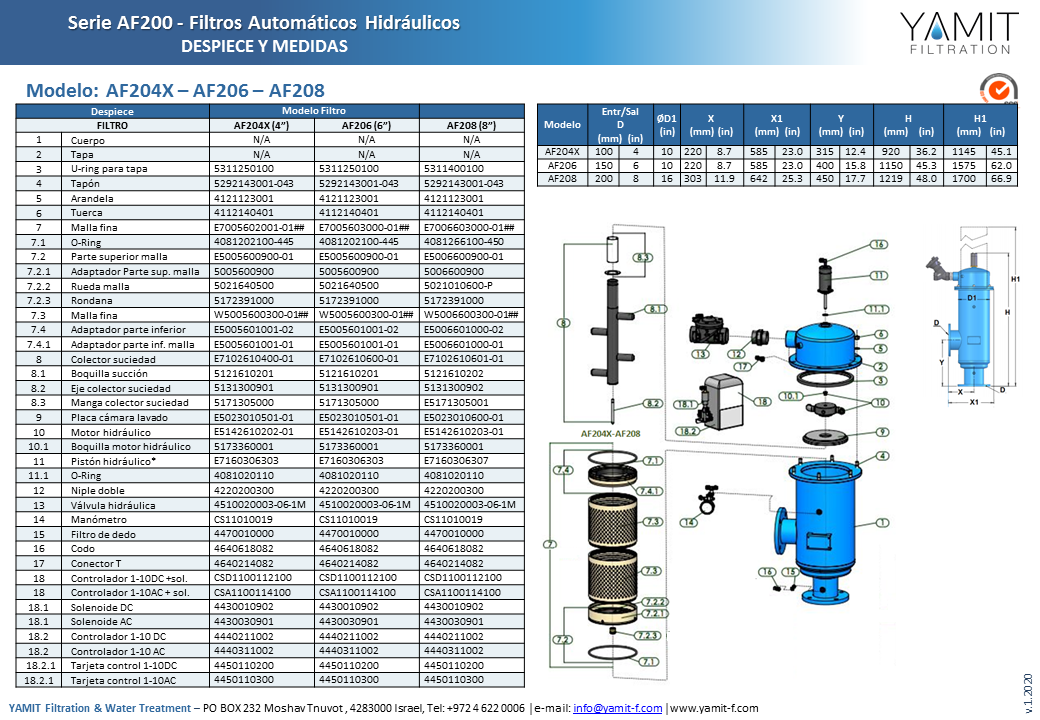

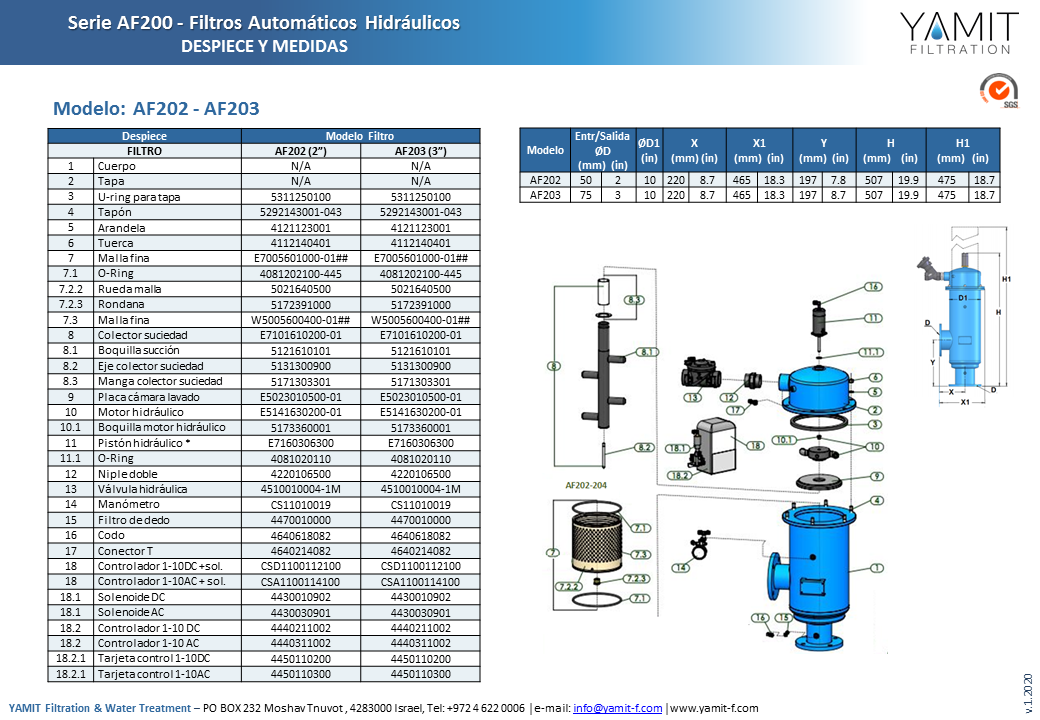

Despiece y Dibujo

Media

AF-200 Filtros Hidráulicos Automáticos

Aplicación: Filtros compactos de malla con retro-lavado automático.

Características estándar:

  • Elemento filtrante: malla de acero inoxidable AISI 316 sobre un cilindro perforado de PVC.
  • Grado de filtración disponible: desde 80 micras
  • Cuerpo del filtro y conexiones: acero al carbono ST37.2
  • Pre-tratamiento: chorro de arena hasta nivel de Sa. 2.5
  • Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster

        polimerizado en horno 150-200 micras.

  • Conexiones disponibles: VIC, Rosca (hembra), Brida
  • Presión máxima de trabajo recomendada: hasta 10 bares (145 psi).
  • Presión mínima de trabajo durante el lavado en la salida : 2 bares (29 psi) durante el

        lavado

  • Equipado con un sistema de control electrónico (6V, 12 VDC, 24 VAC)

        o hidráulico para retro-lavado automático.

Funcionamiento:

La limpieza de la malla se realiza una vez la pérdida de carga (ΔP) en el filtro llega al valor predeterminado [hasta 0,5 bares]
La válvula de lavado se abre y la presión del pistón hidráulico se libera, el agua fluye hacia afuera a través de la válvula de lavado. La presión en la cámara hidráulica motorizada y el colector de limpieza se vacían de forma significativa y el movimiento y la rotación del colector de limpieza limpia la superficie interna completa de la malla. El ciclo de lavado tarda 5 segundos. La válvula de lavado se cierra al final del ciclo y el filtro queda limpio. Durante todo el proceso, el suministro de agua es ininterrumpido.
