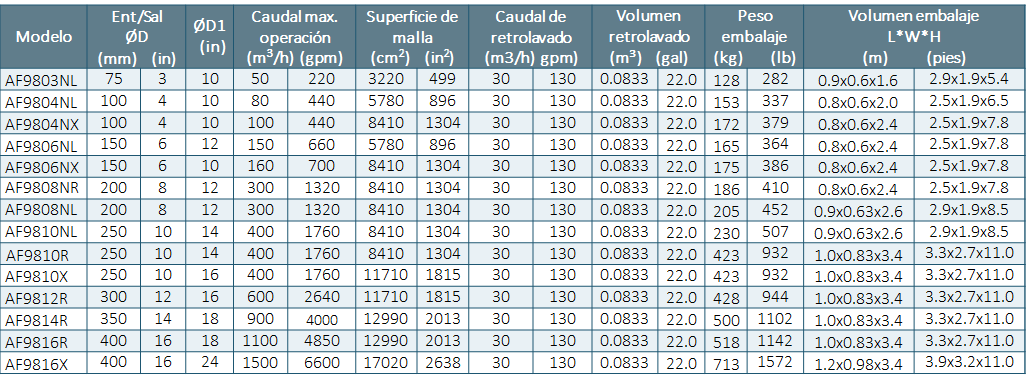

Datos técnicos

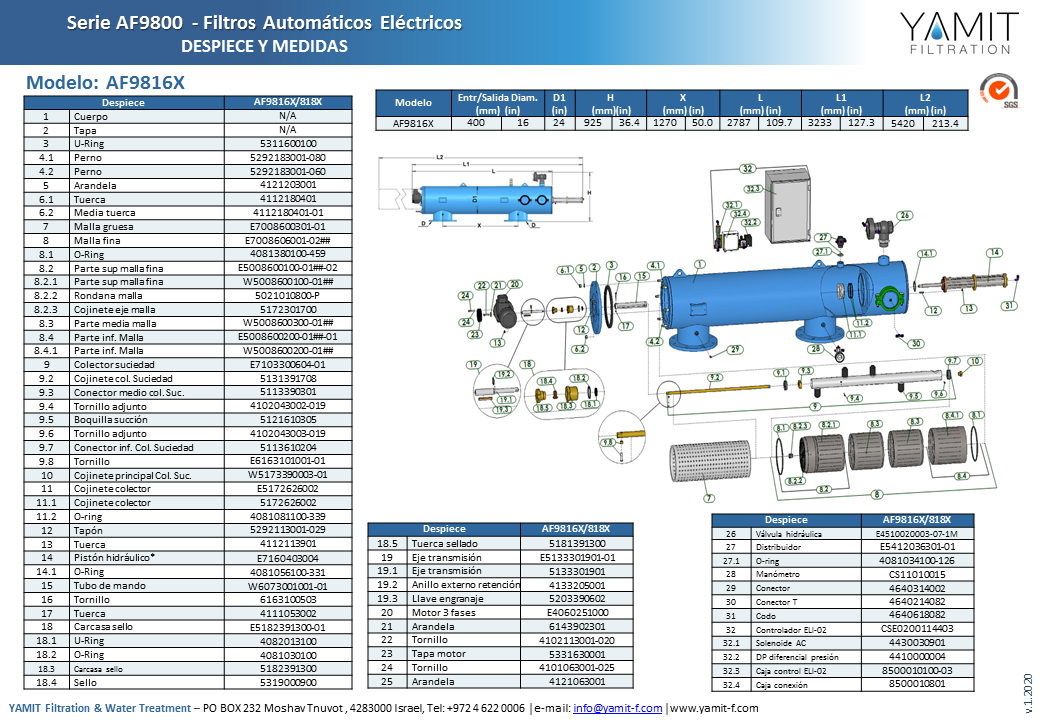

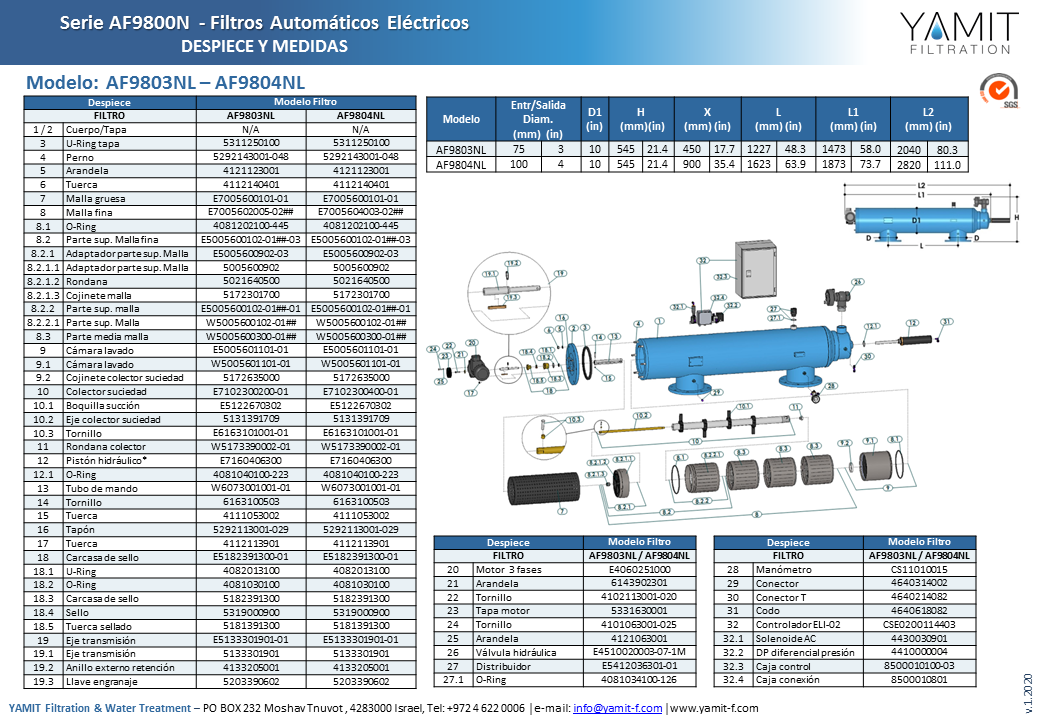

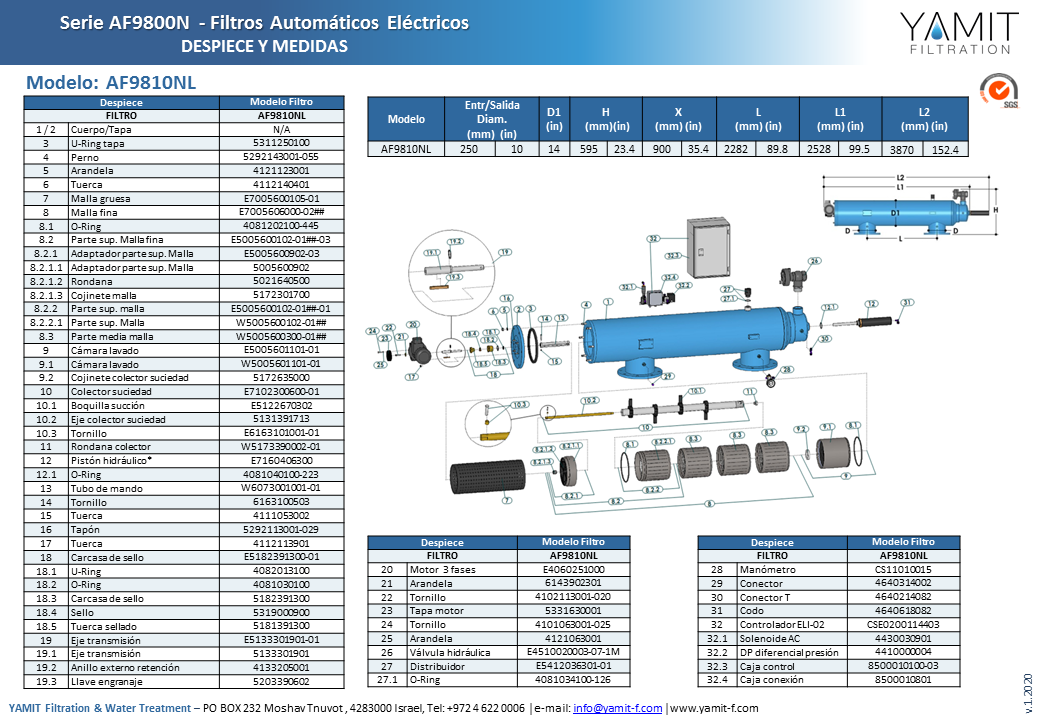

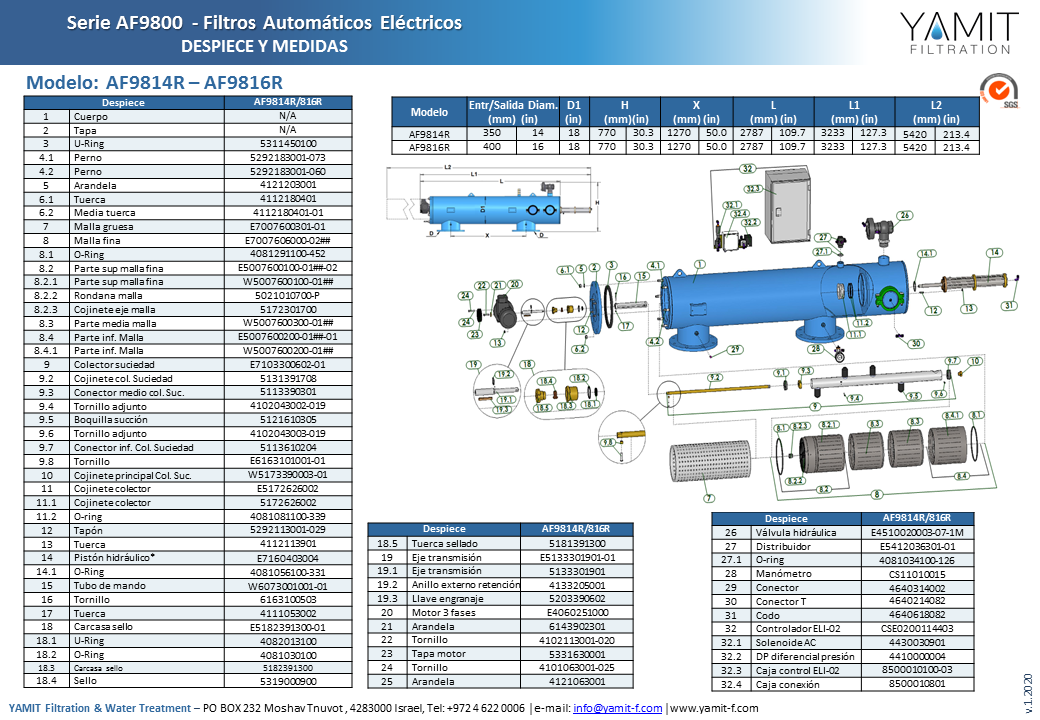

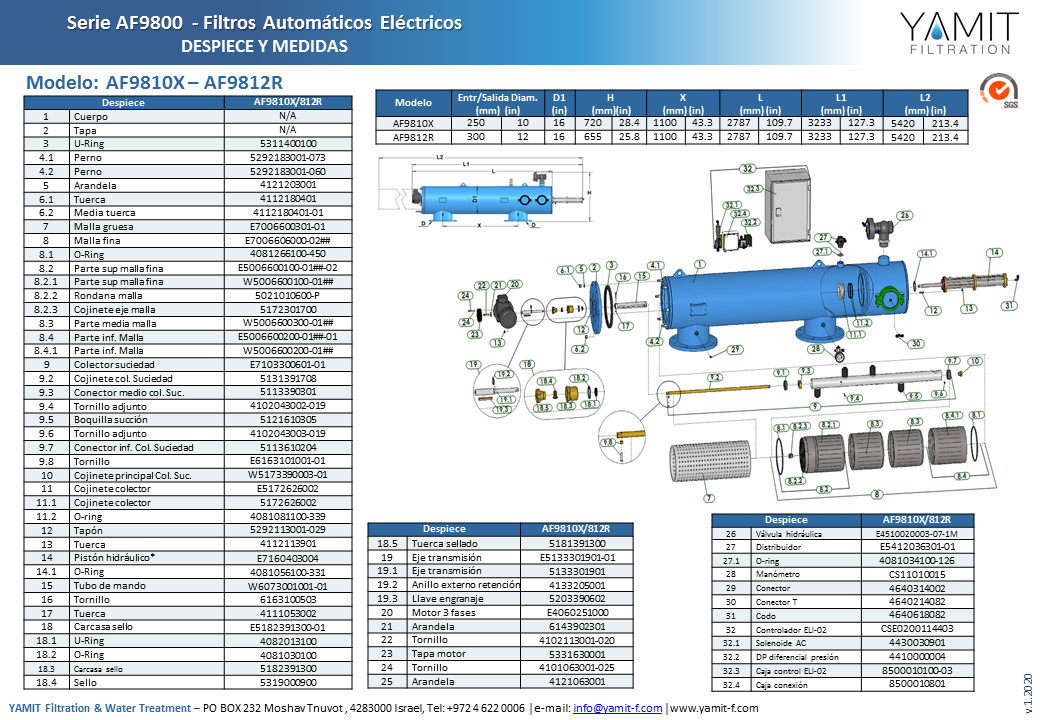

Despiece y Dibujo

Media

AF-9800 Filtros Eléctricos Automáticos a Succión

Aplicación: Filtros eléctrico de malla con retro-lavado automático.

Características estándar:

  • Elemento filtrante: malla de acero inoxidable AISI 316 sobre un cilindro

        perforado de PVC.

  • Grado de filtración disponible: desde 80 micras
  • Cuerpo del filtro y conexiones: acero al carbono ST37.2
  • Pre-tratamiento: chorro de arena hasta nivel de Sa. 2.5
  • Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster

        polimerizado en horno 150-200 micras.

  • Conexiones disponibles: VIC y Brida
  • Presión máxima de trabajo recomendada: hasta 10 bares (145 psi).
  • Presión mínima de trabajo durante el lavado en la salida: 1,5 bares (21.8 psi).
  • Equipado con un sistema de control 110V, 220V ó 380-440V 3-fásico, 0,25 HP.
  •

Funcionamiento:

La limpieza de la malla se realiza una vez la pérdida de carga (ΔP) en el filtro llega al valor predeterminado [hasta 0,5 bares]. El filtro está equipado con un pre-filtro de malla gruesa que protege la malla fina de piedras y partículas grandes, el  que se lava manualmente ocasionalmente. Durante el ciclo de limpieza, la válvula de lavado se abre y la presión de la cámara de lavado y el colector se reducen de manera significativa, lo que provoca un proceso de succión a través de las boquillas de succión hacia el colector y, desde allí, a través de la válvula de lavado, hacia afuera. Simultáneamente el motor eléctrico gira el colector y lo desplaza a lo largo de su eje. La combinación del movimiento vertical y la rotación garantiza que las boquillas de succión cubran toda la superficie de la malla interna, limpiando así de manera eficiente la malla. El proceso completo dura 10 segundos. Durante todo el proceso el suministro de agua es ininterrumpido.
